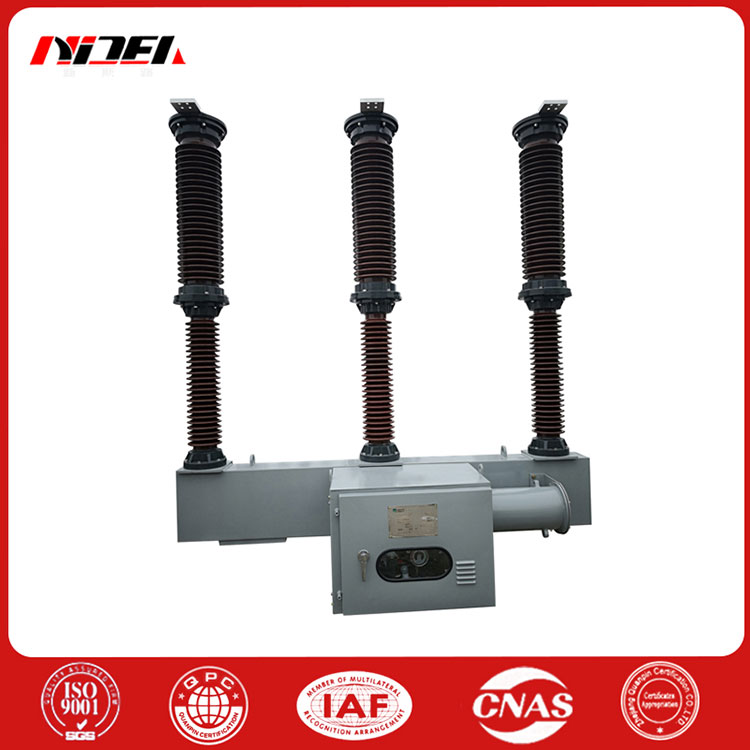

セラミック柱高圧交流遮断器

セラミックピラー高圧ACサーキットブレーカーにはCT20スプリング操作機構が装備されており、自己消弧原理を採用し、シングルブレーク構造を備えています。各サーキットブレーカーの 3 つの極はフレームに取り付けられ、伝達機構を介して三相の機械的リンクを実現します。電気制御により、リモートおよびローカル操作を実現できます。

製品の主な技術パラメータ

商品番号 LW36-72.5

1 定格電圧 kV72.5

2 定格電流 A 1250 3150

3 定格短絡遮断電流 kA 31.5

4 定格短時間耐電流 kA31.5（4s）

5 定格ピーク耐電流 kA 80

6 定格雷インパルス耐電圧 kV 遮断 350+60 対地間 350

7 定格 1 分間電源周波数耐電圧 kV ブレーク 160+42 対アース 160

8 機構型式 CT20 バネ操作機構

セラミックピラー高電圧 AC サーキットブレーカーの製品性能の特徴

1優れた制動性能

2長い電気寿命

3信頼の絶縁性能

4長い機械的寿命

5安全・確実な運転、メンテナンス負担の軽減

セラミック柱高電圧 AC サーキットブレーカーの主な技術パラメータ
