48V DCフィーダ盤の主な機能

電源の分配：分配48V DC電源DC 電源システム (整流器、バッテリー パックなど) から DC 電源を必要とする複数のデバイスまたはブランチまで、各デバイスが安定した信頼性の高い DC 電源を確実に取得できるようにします。

保護線: パネルには通常、DC ブレーカーやヒューズなどの保護装置が装備されています。分岐に過負荷、短絡、その他の障害が発生した場合、自動的に障害が発生した分岐の電源を遮断し、機器や回線の安全を保護し、障害の拡大や直流電源システム全体への影響を防ぎます。

監視と制御: 一部の 48V DC フィーダ パネルには監視機能があり、DC バス電圧や分岐電流などのパラメータをリアルタイムで監視し、この情報を監視システムにアップロードして、運用および保守担当者がフィーダの動作状態を把握できるようにします。機器を適時に接続し、フィーダスイッチの遠隔制御も実現できます。

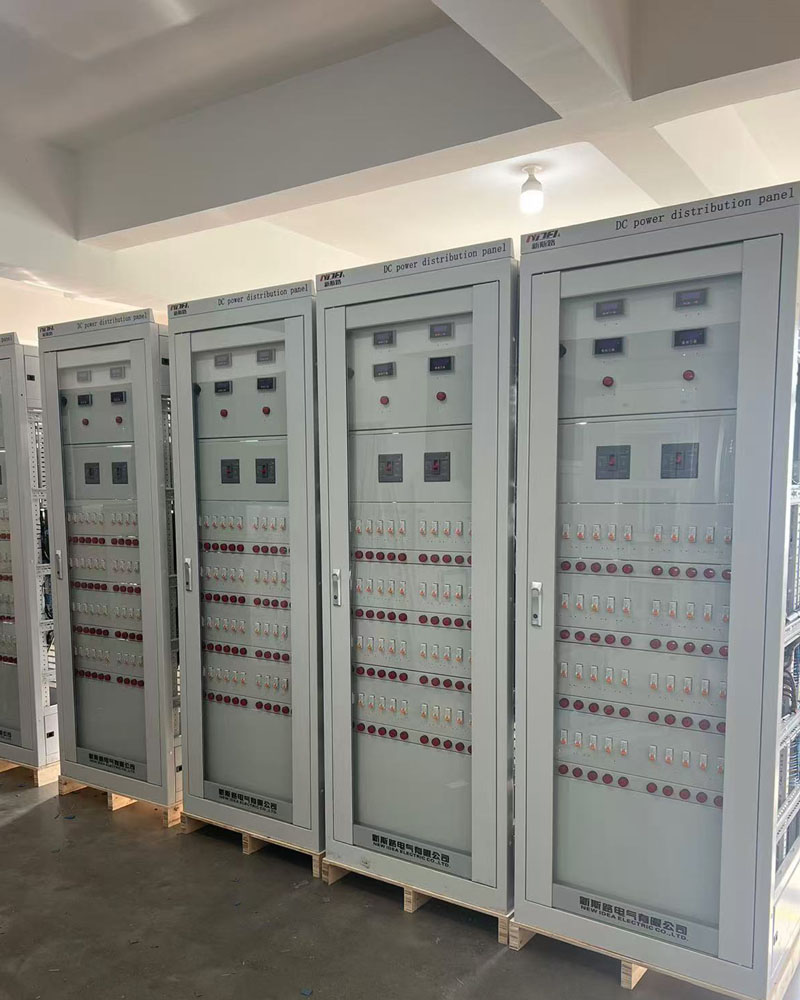

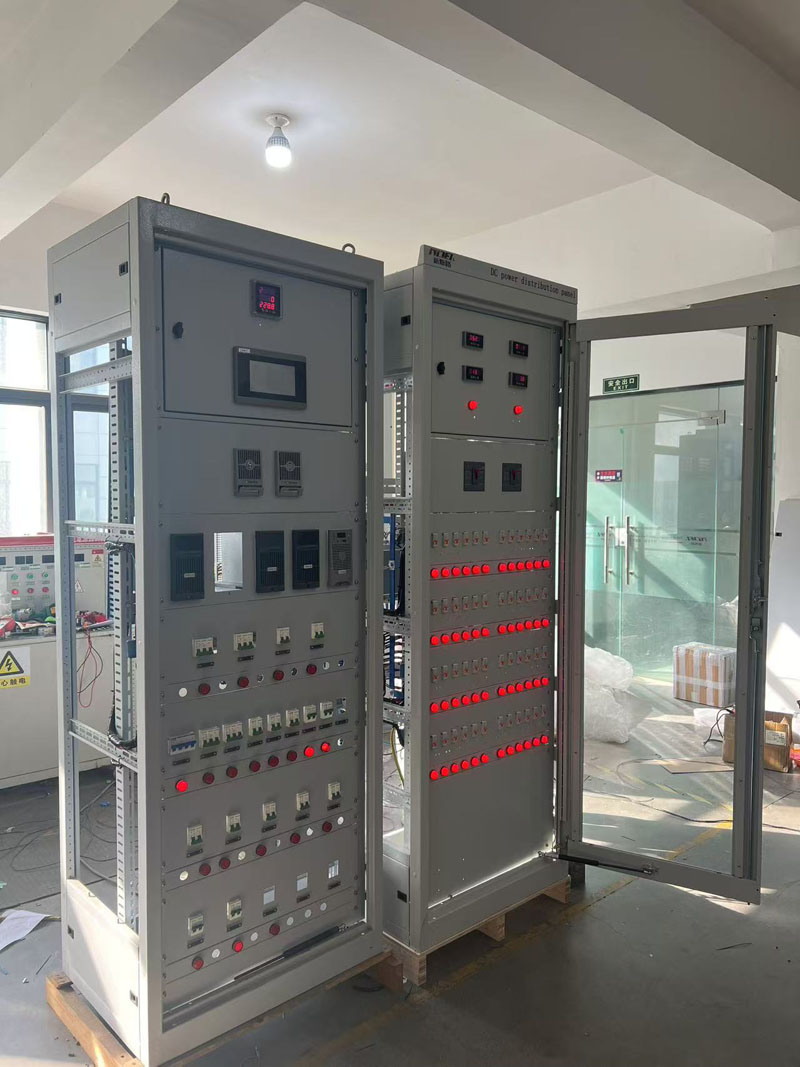

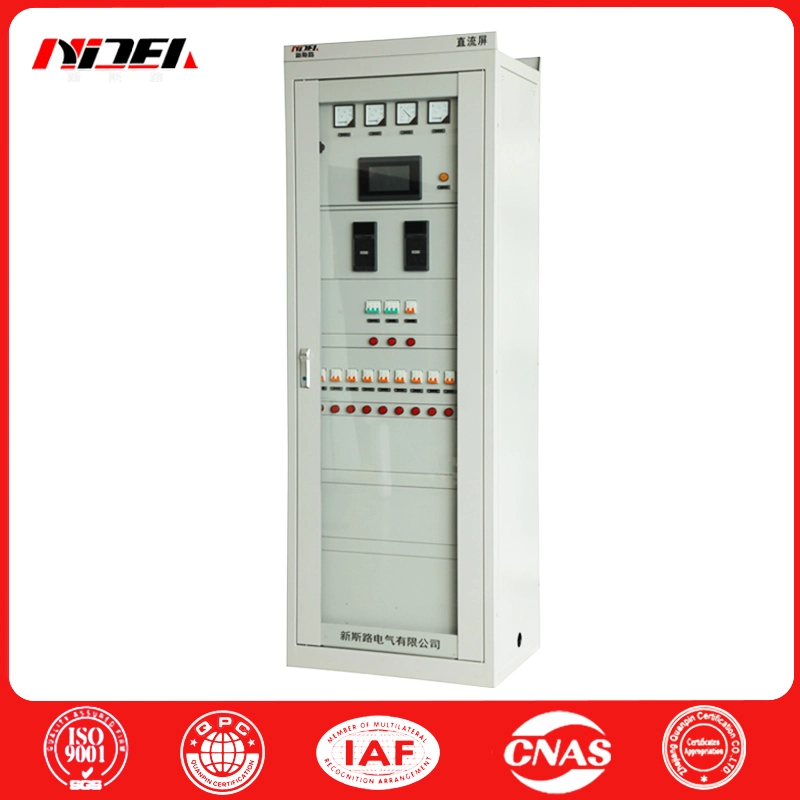

フィーダーパネルの基本構成

スクリーン本体：機器の外殻として、電磁波シールド性能と機械的強度に優れた金属材料で作られるのが一般的です。内部電気部品の取り付けと固定、保護とサポートの提供に使用されます。

DC 入力スイッチ: DC バスとフィーダー パネルを接続するメイン スイッチは、フィーダー パネル全体の電源入力を制御するために使用されます。フィーダ盤の点検・保守時は、スイッチ操作により電源を遮断できます。

DC 電圧計: DC バスの電圧値を測定および表示し、運用および保守担当者が DC 電源システムの電圧状態を直感的に理解できるようにします。

直流電源絶縁監視装置：直流系統の絶縁状態をリアルタイムに監視し、絶縁低下や地絡が発生した場合に警報信号を発し、直流系統の安全な動作を確保します。

モジュラーフィーダユニット：直流フィーダ遮断器、漏れ電流CT、信号灯、情報収集盤から構成されるプラグインモジュール構造です。各モジュールはフィーダ分岐に対応し、ループのオンオフ制御、過負荷および短絡保護、フィーダユニットの情報ステータスを収集およびアップロードする機能を備えています。
