DC画面の一般的な問題

DCパネルは、パワーシステムに安定したDC電力を提供するための重要なデバイスです。これは、変電所、発電所、産業企業、および制御、保護、信号回路のためにその他の場所で広く使用されています。以下は、DCパネルに関するよくある質問(FAQ)と詳細な回答です。

I.基本概念

1。DCパネルとは何ですか?

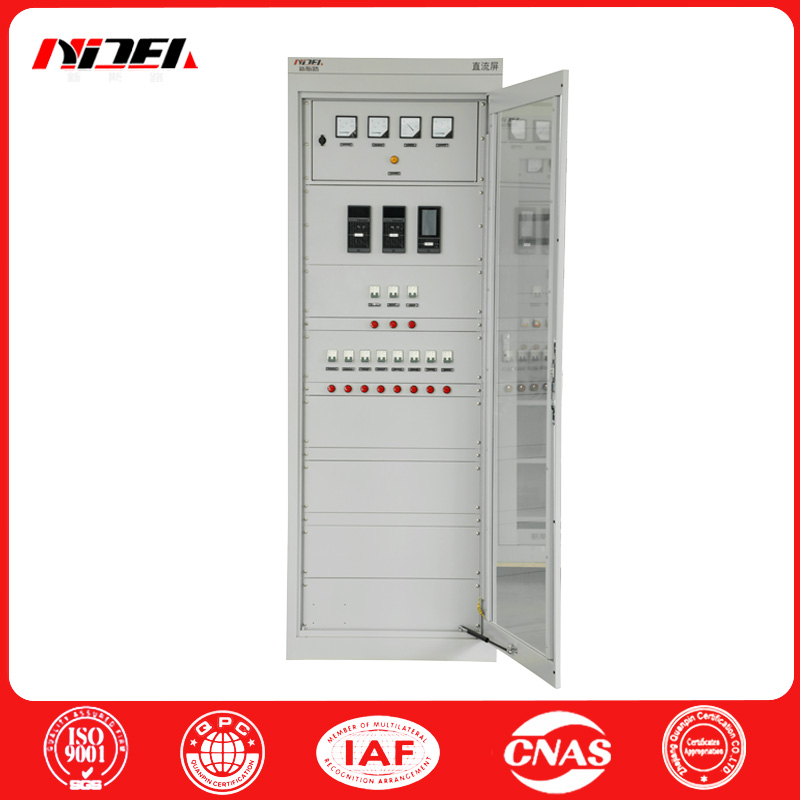

DCパネルは、AC電力を安定したDC電力に変換し、充電、排出、監視、保護機能を実現できる完全な機器のセットです。主に整流器モジュール、バッテリーパック、監視システム、フィーダースイッチなどで構成されており、高電圧スイッチ、リレー保護デバイス、自動化機器などの動作メカニズムに信頼性の高いDC電力を提供します。

2。DCパネルのコア関数は何ですか?

途切れやすい電源を促進する:AC電源が中断されると、バッテリーパックはすぐに排出され、DC負荷(回路ブレーカー動作、保護装置など)の通常の動作を確保し、電源システム事故の拡張を回避します。

安定電圧出力:AC電力が修正されますDCパワー整流器モジュールを介して、異なる負荷の電圧要件(一般に110Vまたは220V)を満たすために出力電圧が安定しています。

モノイトと保護:バッテリーステータス、出力電圧と電流、AC入力およびその他のパラメーターのリアルタイム監視、異常が発生したときに自動的にアラームまたはスイッチ動作モード(AC電源が失われたときにバッテリー電源を切り替えるなど)。

ii。構造とコンポーネント

1. DCパネルの主なコンポーネントは何ですか?

分解モジュール:AC電源をDC電源に変換します。これは、DCパネルのコアパワー変換コンポーネントです。通常、モジュラー設計を採用し、N+1の冗長バックアップをサポートします。

BatteryPack:AC電源がオフになったときに電力を供給するエネルギー貯蔵装置。一般的なタイプは、バルブ制御密閉鉛酸バッテリー(VRLA)です。

モーニングユニット:DCパネル(電圧、電流、バッテリーステータスなど)、アラーム、リモート通信(RS485、イーサネットなど)のさまざまなパラメーターの監視を実現します。

フィーダーユニット:DCのパワーを異なる負荷回路に分配し、短絡および過負荷保護を提供するために使用されるDC回路ブレーカー、ヒューズなどを含む。

充電モジュール:バッテリーパックの充電電流を提供し、バッテリーステータスに応じて充電モード(定電圧、定電圧など)を自動的に調整します。

2。DCパネルのバッテリーパックの役割は何ですか?

バッテリーパックは、DCパネルの「バックアップ電源」です。 AC入力が正常な場合、整流器モジュールは電源を供給し、同時にバッテリーを充電します。 ACが中断されると、バッテリーはすぐに放電して、負荷への連続電源を確保します。その容量は、負荷の能力とバックアップ時間に基づいて計算する必要があります(「10時間のレート容量」は、特定の電流で10時間排出されるバッテリーの容量を意味します)。

iii。操作とメンテナンス

1.毎日の検査でどのパラメーターに注意する必要がありますかDCパネル?

AC入力:電圧は正常(380V±10%など)です。相当の損失、過電圧/下節があります。

DC出力:電圧は安定しています(通常、115-121Vに維持される110Vシステム、230-242Vに維持されている220Vシステム)、および妥当な範囲内の電流です。

バッテリーステータス:単一のセル電圧(通常、12Vバッテリーの通常の電圧は12.5-13.0Vです)、温度(35℃を超えない)、膨張または漏れがあるかどうか。

モジュールステータス:整流器モジュールが正常に動作しているか(インジケータステータス)、過負荷アラームがあるかどうか。

アラーム情報:監視ユニットが異常なアラームを表示するかどうか(AC電源障害、バッテリーアンダーボルタージ、モジュール障害など)。

2。バッテリーのメンテナンスポイントは何ですか?

充電と排出の定期的な検証:年に1回、定格容量の50%〜80%に深く排出し、バッテリーアクティビティを活性化してプレートの硫化を避けるために充電することをお勧めします。

きれいにしてください:バッテリーの表面のほこりを定期的にきれいにし、接続端子が緩んでいるか腐食しているかを確認します(錆を防ぐためにワセリンを適用できます)。

環境制御:バッテリールームの温度を20〜25℃で制御する必要があります。高温(高温が寿命が短くなる)または低温(低温が容量を減らす)。

再配置サイクル:バルブ制御されたバッテリーの寿命は通常5〜8年です。個々のセル間の電圧差が大きすぎる(0.2Vを超える)または容量が定格値の80%未満に減衰する場合、時間内に交換する必要があります。
