高電圧 AC SF6 デッドタンクサーキットブレーカー

以下は、高電圧 AC SF6 デッドタンクサーキットブレーカーの概要であり、理解を深めていただくために役立ちます。新旧のお客様を歓迎し、引き続き当社と協力し、より良い未来を一緒に築いてください。

お問い合わせを送信

製品説明

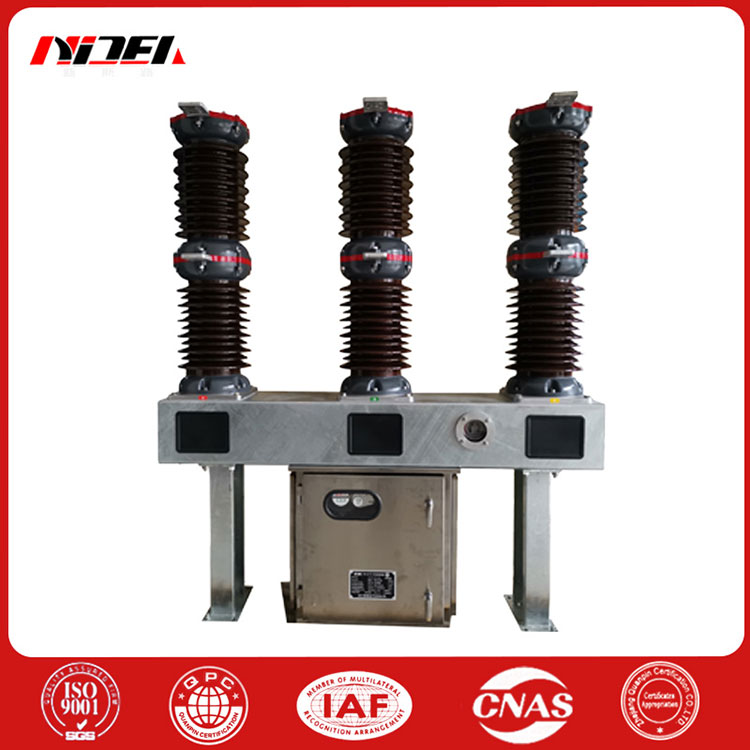

高電圧 AC SF6 デッドタンク回路ブレーカーは、回路ブレーカーと変流器を統合しており、絶縁チャンバーは接地されたアルミニウム合金シェルに水平に設置されています。 CT26スプリング作動機構を搭載しています。部品点数が少なく、レイアウトがシンプルでコンパクト、全体的に堅牢で耐久性があり、オイルフリースイッチの要求を満たし、機械的特性に優れ、信頼性が高いです。すべての重要な部品はCNCおよびマシニングセンター設備によって加工され、ベアリングは輸入された国際ブランドベアリング（IKO、INA、SKFなど）であり、機械的寿命は最大10,000回です。三相 AC 50Hz の屋外高圧開閉装置に適しており、72.5 (126) kV の送電および変電システムの制御と保護に使用できます。また、接触回路ブレーカーやコンデンサバンクの開閉にも使用できます。

製品構造

高電圧交流SF6デッドタンクサーキットブレーカーは、三相磁柱シングルブレーク構造を採用しており、三相にはスプリング操作機構が装備されており、中央に配置され三相駆動されるため、外観は斬新で絶妙です。サーキットブレーカーは、絶縁および消弧媒体として SF6 ガスを使用しています。動作中は、サーキットブレーカーの 3 極 SF6 ガスが接続され、圧力と密度の進行状況が指針式密度リレーによって監視されます。自己エネルギー消弧原理が採用されており、遮断器の動作システムが最適化されているため、機械効率が効果的に向上します。

製品の特徴

1. 優れた遮断性能と長い電気的寿命。

2. 取り付けフレームとサポートは高品質の鋼板で作られており、全体が曲げられています。表面処理は全て溶融亜鉛メッキです。露出したファスナーはすべて高強度材料で作られており、溶融亜鉛メッキまたはステンレス鋼の標準部品が使用されています。メカボックスシェルはステンレス鋼製のため、耐食性に優れています。

3. 機械的信頼性が高く、頻繁に操作できます。

4. 六フッ化硫黄ガスの固有の高い絶縁強度と回路ブレーカーの最適な接点動作により、回路ブレーカーは再点火することなく容量性電流を遮断します。

5. 外部絶縁レベルが高く、外部絶縁は沿面距離が長く設計されており、沿面比距離は&31mm/kVであり、耐汚染性は優れています。過酷な環境でも安全に動作します。

6. 強力な電流容量：定格電流 3150A の 1.2 倍、つまり 3780A で温度上昇試験を実施しますが、各点の温度上昇にはまだ大きな余裕があります。

7. 製品全体の外観と構造がコンパクトで、現場での設置やデバッグが容易で、メンテナンスの負担が軽減されます。

技術的パラメータ

高電圧 AC SF6 デッドタンクサーキットブレーカー製品の機械的調整を以下の表に示します。

いいえ。	名前		ユニット	パラメータ
1	サーキットブレーカー極間の中心距離		mm	1750
2	可動接点ストローク		mm	120
3	可動接点の接点ストローク		mm	251
4	電流遮断器の相間動作リンクストローク (コード長)		mm	1102
5	開く速度		MS	4.2～5m/秒
6	閉まる速度		MS	2.2～3m/秒
7	開場時間		MS	w40
8	閉店時間		MS	W100
9	開場時間		MS	w60
10	閉店～開店時間		MS	w80
11	閉店～閉店時間		MS	300
12	三相開極非同期		MS	w2
13	三相投入非同期		MS	w3
メカニズムの主な技術パラメータ
いいえ。		名前	ユニット	パラメータ
1		補助回路電圧	V	DC220DC110
2		開閉コイル電圧・電流	V/A	DC110/4;DC220/2
		定格電圧	V	DC220、AC220/DC110、AC110
3		エネルギー貯蔵モーターの通常動作電圧範囲	V	85%~110%
		力	W	600
4		モーターのエネルギー蓄積時間	s	塔15
5		ヒーターおよび照明回路の電圧	V	AC220V
6		補助スイッチ定格電圧	V	DC220V。 AC220V
7		補助スイッチ定格電流	A	10
8		補助スイッチ接点数		10 ノーマルオープン + 10 ノーマルクローズ

高電圧交流 SF6 デッドタンクサーキットブレーカーの主な技術パラメータ

いいえ。	名前	ユニット	パラメータ
1	定格電圧	kV	126
2	接地へ		K-230
2	定格電源周波数耐電圧（1min）ブレーカー間	kV	K-265
	接地へ		K•550
3	定格電気インパルス耐電圧ブレーカー間		K・630
4	SF6ガスのゲージ圧ゼロ時周波数耐電圧(5min)		K・95
5	定格周波数	Hz	50
6	定格電流	A	3150
7	第一開口係数		1.5
8	定格短絡遮断電流		40
9	定格短絡閉路電流（ピーク値）		100
10	定格短絡耐電流	kA	40
11	定格ピーク耐電流		100
12	定格短絡時間	s	4
13	定格脱調遮断電流	kA	10
14	ニアゾーン故障遮断電流	kA	90% パーセント、75% パーセント
15	定格線充電遮断電流	A	31.5
16	定格動作シーケンス	M Q	O-0.3s-CO-180s-CO
17	主回路抵抗	M Q	O-0.3s-CO180s-CO
18	六酸化硫黄ガス定格圧力（20℃ゲージ圧）	メガパスカル	0.5
19	アラーム/最小機能圧力 (20 bar ゲージ圧力)	メガパスカル	0.45±0.03
20	Sf6ガス年間漏洩量		<0.5%
21	ガス水分含有量 (V/V)		^150x10-6
22	機械的寿命	回	10000
23	電波干渉レベル	mV	W500
	血。骨折の間		3906/3150
24	クリープ距離
	接地へ		3906/3150
25	各SF6ガス充填重量	kg	15
26	各サーキットブレーカーの重量	kg	2200
